新能源電動汽車的續航是靠充電樁或充電站來充電的，那么什么又是充電樁呢?下面我們來看看吧!

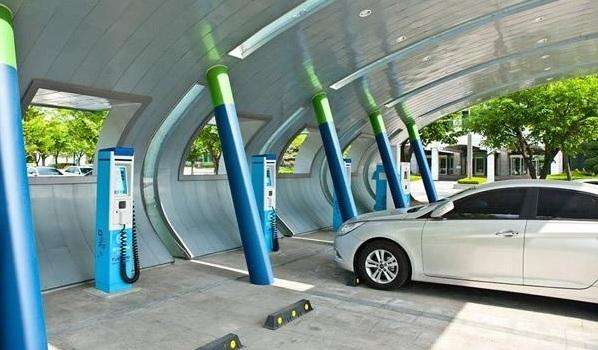

充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑(公共樓宇、商場、公共停車場等)和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。充電樁一般提供常規充電和快速充電兩種充電方式，人們可以使用特定的充電卡在充電樁提供的人機交互操作界面上刷卡使用，進行相應的充電方式、充電時間、費用數據打印等操作，充電樁顯示屏能顯示充電量、費用、充電時間等數據。

特點

1、交流輸入配置漏電保護開關，具備輸出側的過載保護、短路保護和漏電保護功能。

2、交流輸入配置D級防雷器，具備防感應雷、防操作過電壓的保護功能。

3、交流輸出配置交流智能電能表，可以進行交流充電電量計量。

4、配置觸摸屏操作界面，充電方式可設置自動充滿、按電量充、按金額充和按時間充;啟動方式可選擇立即啟動充電;過程中實時顯示充電方式、時間、電量及費用信息。

5、具有運行狀態指示發光條，黃燈常亮指示充電樁 “待機”狀態;綠燈常亮指示充電樁“充電”狀態;紅燈常亮指示充電樁“結束”狀態，紅燈閃爍指示充電樁“異常”狀態。包括聯鎖失敗、斷路器跳閘(過載保護、短路保護或漏電保護)。

6、配置射頻讀卡器，支持 IC 卡付費方式，按照“預扣費與實結賬”相結合的方式。

7、具備完善的通信功能，充電樁智能控制器通過RS485獲取智能電能表的計量信息，完成充電計費和充電過程的聯動控制。

8、充電接口配置國標連接器插座。

充電技術

自19世紀第1輛電動汽車面世至今，均采用可充蓄電池作為其動力源。對于一輛電動汽車來講，蓄電池充電設備是不可缺少的子系統之一。它的功能是將電網的電能轉化為電動汽車車載蓄電池的電能。電動汽車充電裝置的分類有不同的方法，總體上可分為車載充電裝置和非車載充電裝置。

車載充電裝置指安裝在電動汽車上的采用地面交流電網和車載電源對電池組進行充電的裝置，包括車載充電機(圖1-13)、車載充電發電機組和運行能量回收充電裝置，將一根帶插頭的交流動力電纜線直接插到電動汽車的充電插座中給蓄電池充電。車載充電裝置通常使用結構簡單、控制方便的接觸式充電器，也可以是感應充電器。它完全按照車載蓄電池的種類進行設計，針對性較強。非車載充電裝置，即地面充電裝置，主要包括專用充電機、專用充電站、通用充電機、公共場所用充電站(圖1-14)等。它可以滿足各種電池的各種充電方式。通常非車載充電器的功率、體積和重量均比較大，以便能夠適應各種充電方式。

另外，根據對電動汽車蓄電池充電時能量轉換的方式不同，充電裝置可以分為接觸式和感應式。隨著電力電子技術和變流控制技術的飛速發展，高精度可控變流技術的成熟和普及，分階段恒流充電模式已經基本被充電電流和充電電壓連續變化的恒壓限流充電模式取代。主導充電工藝的還是恒壓限流充電模式。接觸式充電的最大問題在于它的安全性和通用性。為了使它滿足嚴格的安全充電標準，必須在電路上采用許多措施使充電設備能夠在各種環境下安全充電，恒壓限流充電和分階段恒流充電均屬于接觸式充電技術。

新型的電動汽車感應充電技術發展很快。感應充電器是利用高頻交流磁場的變壓器原理，將電能從離車的原方感應到車載的副方，以達到給蓄電池充電的目的。感應充電的最大優點是安全，這是因?yàn)槌潆娖髋c車輛之間并無直接的點接觸，即使車輛在惡劣的氣候下，如雨雪天，進行充電也無觸電的危險。
